不銹鋼伸縮蝶閥SD343W

發布日期：[2020-06-23] 點擊率：

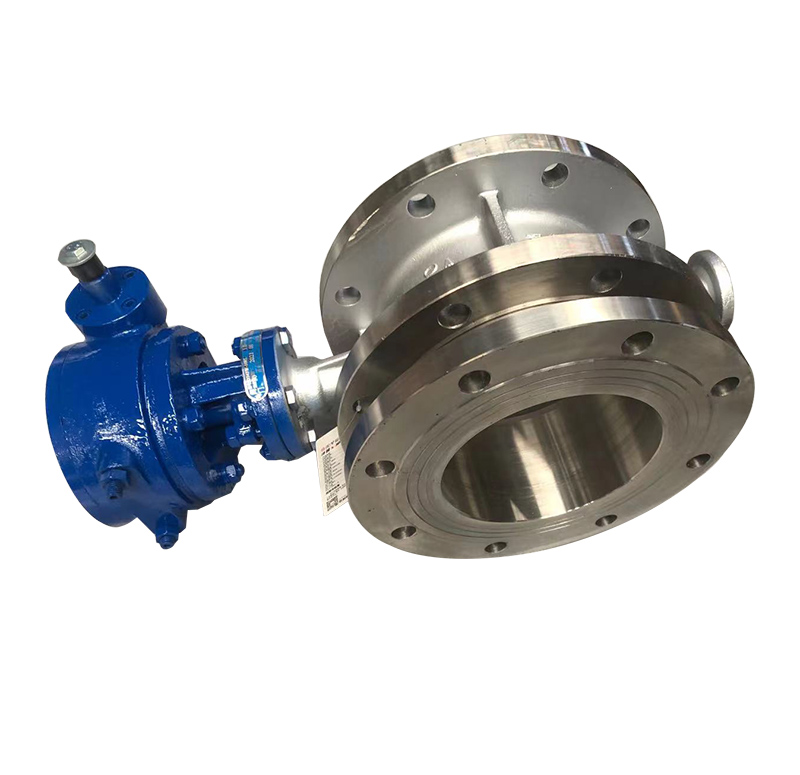

不銹鋼伸縮蝶閥SD343W

伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。

多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

SD943H電動伸縮蝶閥

SD943（H、F、X）-（6、10、16）連接尺寸

DN		H1	H2	H3	法蘭式L	大長度Lmax	小長度Lmin	伸縮長度L	L1	L2	L3	L4	電動裝置型號
mm	in	H1	H2	H3	法蘭式L	大長度Lmax	小長度Lmin	伸縮長度L	L1	L2	L3	L4	電動裝置型號
50	2	80	112	248	108	164	138	151	103	185	103	297	QB-10-1
65	21/2	95	112	248	112	190	154	172	103	185	103	297	QB-10-1
80	3	98	130	248	114	195	163	177	103	185	103	297	QB-10-1
100	4	114	142	248	127	227	184	206	103	185	103	297	QB-10-1
125	5	128	174	248	140	254	201	215	103	185	103	297	QB-20-1
150	6	139	180	333	140	240	195	225	103	185	103	297	QB-20-1
200	8	174	225	333	152	265	215	245	103	185	103	297	QB-60-1
250	10	215	266	342	165	295	235	265	103	185	103	297	QB-60-1
300	12	245	290	342	178	308	254	282	118	322	118	250	QB-120-1
350	14	270	320	342	190	325	271	300	118	322	118	250	QB-120-1
400	16	305	400	342	216	345	283	314	118	322	118	250	QB-250-1
450	18	325	425	342	222	370	314	340	118	322	118	250	QB-250-1
500	20	360	480	342	229	377	316	346	118	322	118	250	QB-250-1
600	22	445	520	415	267	446	388	417	190	322	155	362	QB500-0.5
700	24	505	582	415	292	445	395	425	190	377	155	362	QB500-0.5
800	32	560	620	365	318	479	425	455	245	681	190	482	ZA60
900	36	630	715	365	330	515	455	485	245	766	268	370	ZA60
1000	40	680	760	365	415	525	465	495	245	766	268	370	ZA60
1200	48	795	905	396	470	574	495	542	245	879	268	405	ZA120
1400	56	900	1000	396	530	599	542	572	355	983	368	430	ZA120
1600	64	110	1160	460	600	640	615	616	355	1121	368	500	ZA240
1800	72	1124	1247	460	670	725	695	695	355	1121	368	500	ZA240
2000	80	1292	1367	460	760	764	722	722	393	1204	435	530	ZA240
